混凝土骨料级配对可泵性的影响?

细骨料最佳级配图



③细骨料的用量
在泵送混凝土中，细骨料的用量桶粗骨料的空隙有很大关系，水泥砂浆必须充满粗骨料的间隙，这样不容易离析。如果含砂率偏低，空隙要由水泥来填充，这样必须增大水泥的用量，同样混凝土易沁水和离析；如果含砂率过大，则水泥砂浆的流动性大大降低，泵送阻力显著增加，故在一定条件下都有最佳含砂率。在含砂率高的情况下，只要水泥用量相应增加，对混凝土的可泵性无显著影响。如果粗骨料级配合理，则骨料最大粒径越大，最佳含砂率就越低。一般情况下，混凝土的含砂率可按范围选取（见推荐含砂率表）
推荐含砂率表（%）

粗骨 料最 大粒 径（mm） 含 砂       率  混  凝土	掺加气剂混凝土		无加气剂混凝土
	卵石	碎石	卵石	碎石
15	48	53	52	54
20	45	50	49	54
30	42	45	45	49
40	40	42	42	45

注意！含砂率最小应不低于40%，否则泵送十分困难。
1.粗骨料
①粗骨料品种和质量
泵送混凝土可以采用卵石、碎石或卵石的混合骨料。卵石骨料混凝土的可泵性最好。混合骨料次之，碎石稍差。
碎石中针片状骨料含量过大泵送性能差，一般针片状碎石含量应控制在5%以内。另外，孔隙率较大的碎石（如火山石、多孔骨料）泵送性也差，在泵送过程中，沁水较严重，容易出现堵管现象。
②粗骨料最大粒径
泵送混凝土的粗骨料最大粒径受输送管路最小口径的限制，卵石最大粒径应小于1/3口径；碎石最大粒径应小于1/4口径，允许有少量超径骨料混入。例如在125mm直径的输送管中，可以通过少量粒径达60mm的骨料，不过这种超径骨料所占的比例不得大于2%，而且他们必须是分散的。粗骨料最大粒径限制见下表：

输送管最小直径 （mm）	粗骨料最大粒径（mm）
	卵石	碎石
125	40	30
150	50	40

③粗骨料的颗粒级配
泵送混凝土粗骨料级配以最小空隙为原则，较小的空隙才能以较少的水泥用量及砂率获得较好的可泵性。混凝土的可泵性对于粗骨料级配间断或不均匀的反应十分敏感，特别是大高度的长距离泵送时，粗骨料的级配至关重要，多加水泥和多加水都是无用的。因此，不要误认为粗骨料粒径越小越好，也不要误认为小粒径骨料越多越好，最重要的是粗骨料的合理级配。
粗骨料的级配应符合以下要求：
粗骨料级配标准表（各种骨料粒径范围的骨料通过各标准筛的重量百分比率）

粒径 范围（mm）	筛孔名义尺寸（mm）
	50	40	30		20		10	5	2.5
40-5	100	100-90			70-35		30-10	5-0
30-5		100	100-90		70-40		35-10	10-0	5-0
25-5			100	100-90	90-60		50-20	10-0	5-0
20-5				100-90	100-90	80-55	50-20	10-0	5-0


    值得一提的是：料径出现间断级配时，可采用5-10粒径骨料，或用20-30mm粒径的骨料代替，同时采用加大含砂率的办法，这样不仅能使混凝土的强度提高，同时能获得更好的泵送性能。

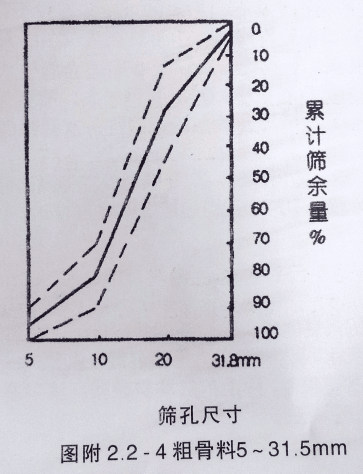

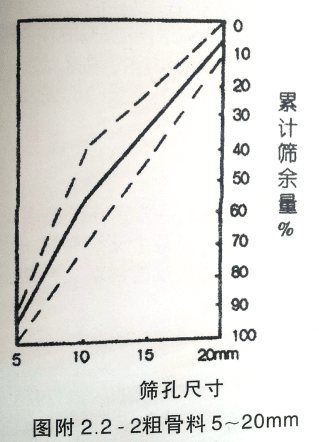

   各种粒径范围粗骨料最佳级配图如下：图中粗实线为最佳级配线，两条虚线之间区域为最适宜泵送区，细骨料最佳级配宜尽可能处于两条虚线之间范围的中间区域。

④粗骨料用量
    粗骨料在骨料总量中的比例对混凝土泵的可泵性有很大影响，主要表现在泵送压力和混凝土容积效率的变化（影响吸入性能）。但在实际应用中，只要控制好砂率，粗骨料用量就得到了控制。
